Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de septiembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Demanda Contratada: 18,000 kW
Corriente de Demanda Máxima \(I_L\): 139.66 A
Corriente Máxima de Corto Circuito \(Icc\): 15.42 kA
Transformador del Tablero: 30 MVA
Medición: Mensual
Fecha de medición inicial: 01/08/2025
Fecha de medición final: 31/08/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 114.919 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.90 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 2.12 CUMPLE APLICA
Flicker Pst 0.18 CUMPLE APLICA
Flicker Plt 0.18 CUMPLE APLICA
Desbalance Dv % 0.4 CUMPLE APLICA
Desbalance Di % 1.09 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
6 2.75 2.5 1 0.5 7.5

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • El centro de carga se encuentra sujeto a la aplicación de todos los criterios establecidos en el Código de Red. De acuerdo con las mediciones realizadas, se identificaron dos índices en incumplimiento: el factor de potencia y la distorsión individual en las armónicas 23ª, 25ª y 47ª.

  • Los índices que sí cumplen son: Distorsión Armónica Total de Demanda (DATD), desbalances de tensión y corriente, y oscilaciones de tensión (flicker).

  • Los incumplimientos corresponden a las mismas condiciones observadas de manera recurrente desde el mes de marzo.

Importante

  • La DATD registró un valor de 2.12%, muy por debajo del límite de 7.5%, lo cual es satisfactorio.

  • Las distorsiones individuales superaron los límites permitidos en la fase A:

    • Armónica 23ª: 1.11% (límite 1.0%),

    • Armónica 25ª: 1.10% (límite 1.0%),

    • Armónica 47ª: 0.74% (límite 0.5%)

Las otras dos fases presentan resultados similares.

  • Se recomienda realizar una revisión en los niveles de 13.8 kV y 480 V, especialmente en tableros que alimentan convertidores electrónicos con técnicas PWM, para implementar medidas de mitigación de armónicas. Este comportamiento se observa de manera consistente desde febrero, lo que indica que es propio del centro de carga y requiere acciones correctivas.

  • El factor de potencia, según lo estipulado en el Código de Red, debe ser ≥0.95 (en atraso) en al menos el 95% de las mediciones. En este periodo, el valor fue de 0.90, ligeramente superior al 0.88 del mes anterior, aunque persisten variaciones entre adelanto y atraso a lo largo del día.

  • Adicionalmente, se recomienda verificar los ajustes de los relevadores de tensión (27/59) y frecuencia (81) para asegurar su correcta operación dentro de los rangos normativos, así como confirmar que los fusibles instalados en la acometida cuenten con una capacidad interruptiva superior a la corriente de cortocircuito del suministro de 15.42 kA.

  • Como Usuario Calificado, es indispensable garantizar el correcto funcionamiento del sistema de comunicaciones TIC en cumplimiento con las disposiciones del Código de Red.

Precaución

  • La planta presenta incumplimiento con el Código de Red, siendo el aspecto más crítico el factor de potencia, que permanece en 0.90, por debajo del mínimo requerido de 0.95. En meses anteriores se registraron valores de 0.88, 0.89, 0.90 y 0.82. Es importante no confundir este resultado con el factor de potencia calculado a partir de las energías, que en este mes fue de 0.96.

  • El Código de Red prohíbe la inyección de potencia reactiva a la red. Sin embargo, durante este mes se registraron inyecciones de hasta 1,914 kVAr, mientras que en el mes anterior alcanzaron 2,500 kVAr, situación que se ha repetido en meses previos.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,579.71 2,022.12 17,760.00 16,081.36 24,393.16 25,744.76 26,601.18
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,914.95 −390.70 4,927.74 4,587.48 8,765.70 10,038.72 11,871.40
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,688.94 2,056.37 18,566.80 16,862.73 25,697.97 26,966.66 27,851.13
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.71 0.90 0.96 0.96 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.29 0.46 0.58 0.58 0.71 0.78 1.02
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.30 0.56 1.28 1.32 2.12 2.47 4.12
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.22 0.27 0.33 0.33 0.40 0.43 0.47
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.38 0.52 0.78 1.09 3.02 3.72 4.95
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
113,013.12 113,986.60 114,951.73 114,919.27 115,737.03 116,014.09 116,827.45
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
8.30 10.36 93.34 84.77 129.33 135.69 141.06
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.12 0.18 0.24 9.15
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.09 0.13 0.14 0.18 0.42 4.00

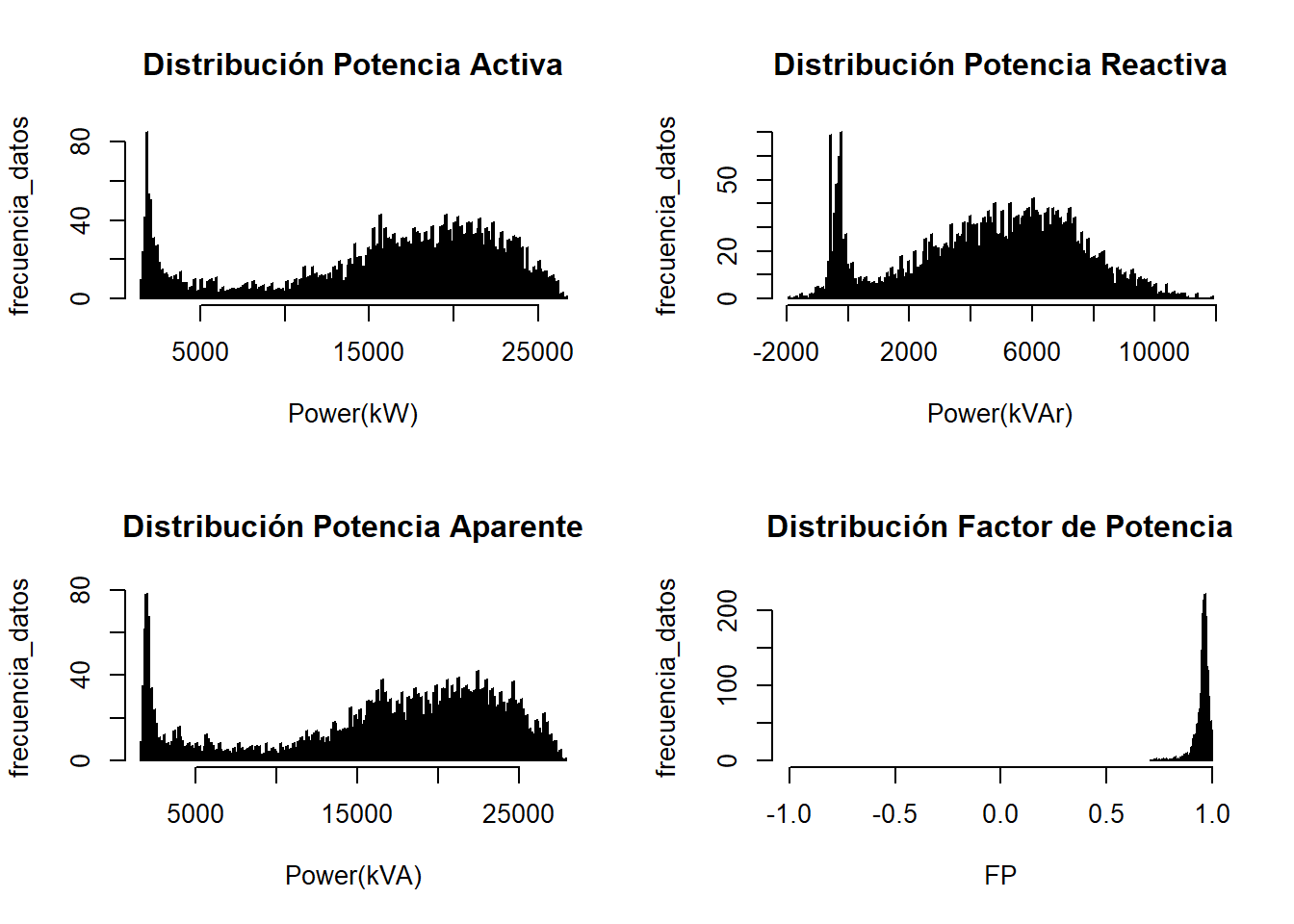

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 1580 Min. :-1915 Min. : 1689
1st Qu.:12997 1st Qu.: 2761 1st Qu.:13539
Median :17760 Median : 4928 Median :18567
Mean :16081 Mean : 4587 Mean :16863
3rd Qu.:21227 3rd Qu.: 6668 3rd Qu.:22383
Max. :26601 Max. :11871 Max. :27851
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.71 0.9 0.96 0.96 0.99 1 1

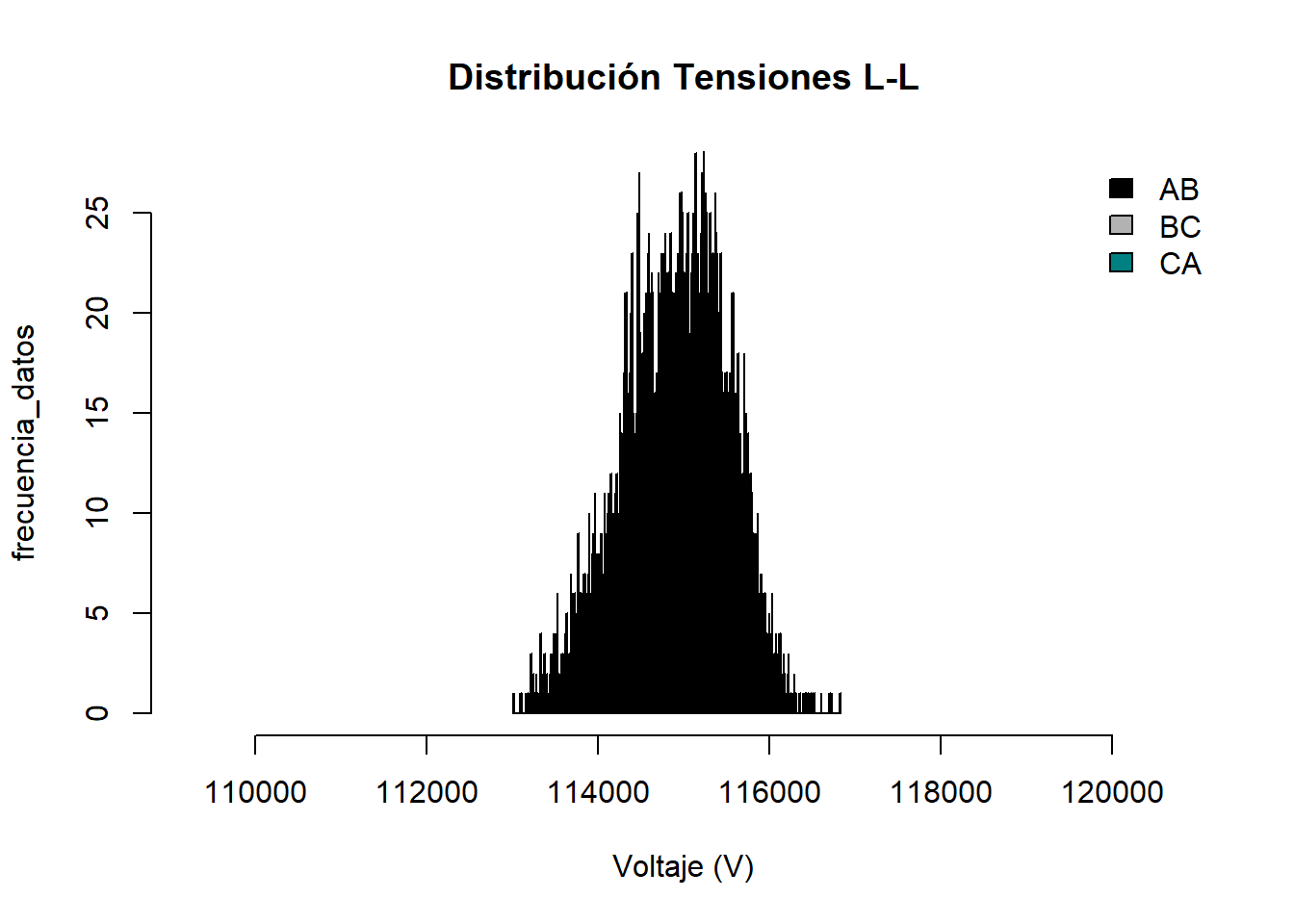

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :113432 Min. :113013 Min. :113288
1st Qu.:114772 1st Qu.:114352 1st Qu.:114630
Median :115134 Median :114716 Median :115002
Mean :115100 Mean :114692 Mean :114966
3rd Qu.:115445 3rd Qu.:115056 3rd Qu.:115325
Max. :116827 Max. :116444 Max. :116731
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
113013.1 113986.6 114951.7 114919.3 115737 116014.1 116827.4

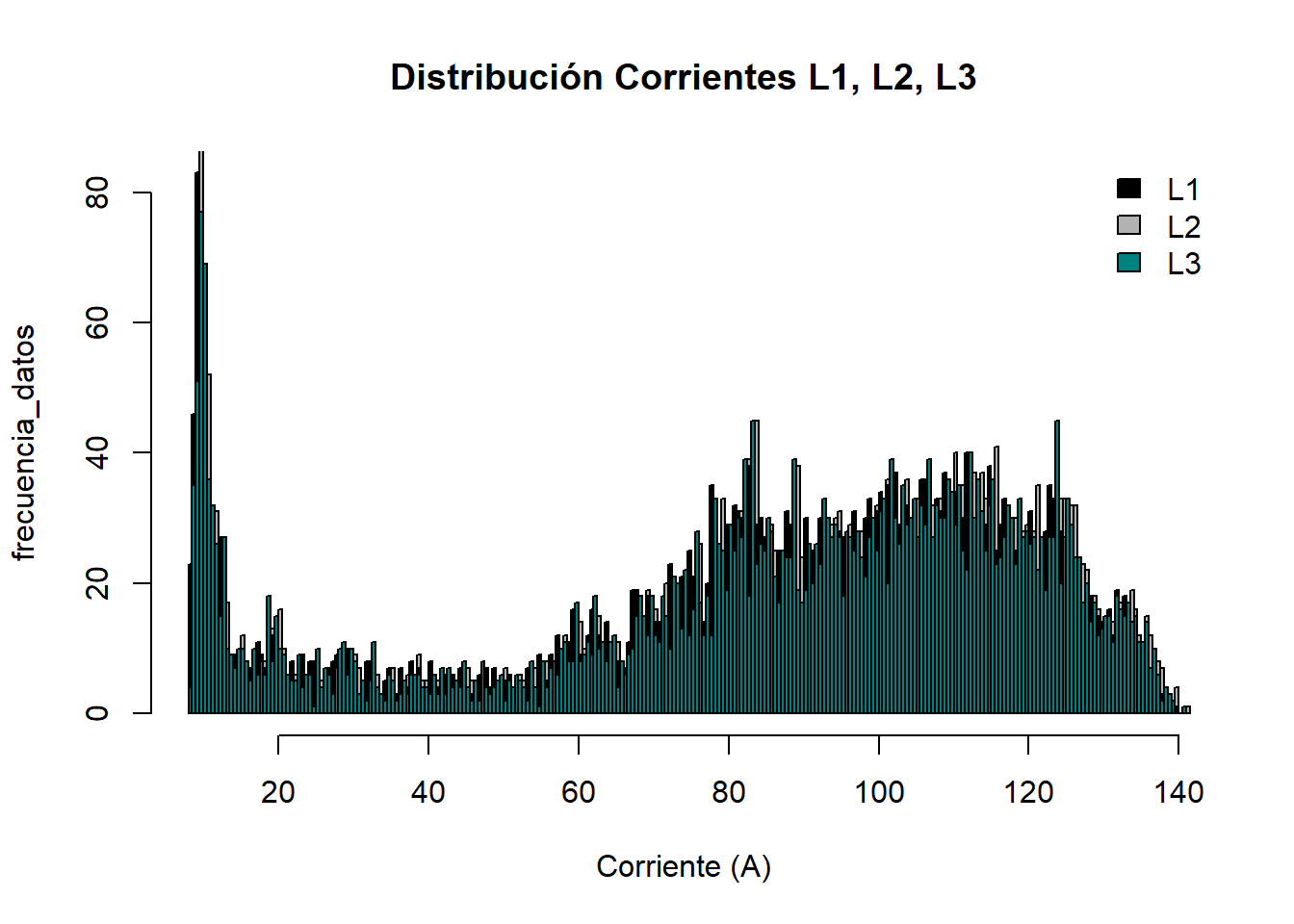

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 8.3 Min. : 8.6 Min. : 8.5
1st Qu.: 67.5 1st Qu.: 68.7 1st Qu.: 68.2
Median : 92.6 Median : 94.0 Median : 93.3
Mean : 84.2 Mean : 85.3 Mean : 84.8
3rd Qu.:111.8 3rd Qu.:113.1 3rd Qu.:112.5
Max. :139.7 Max. :141.1 Max. :140.5

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.38 0.52 0.78 1.09 3.02 3.72 4.94

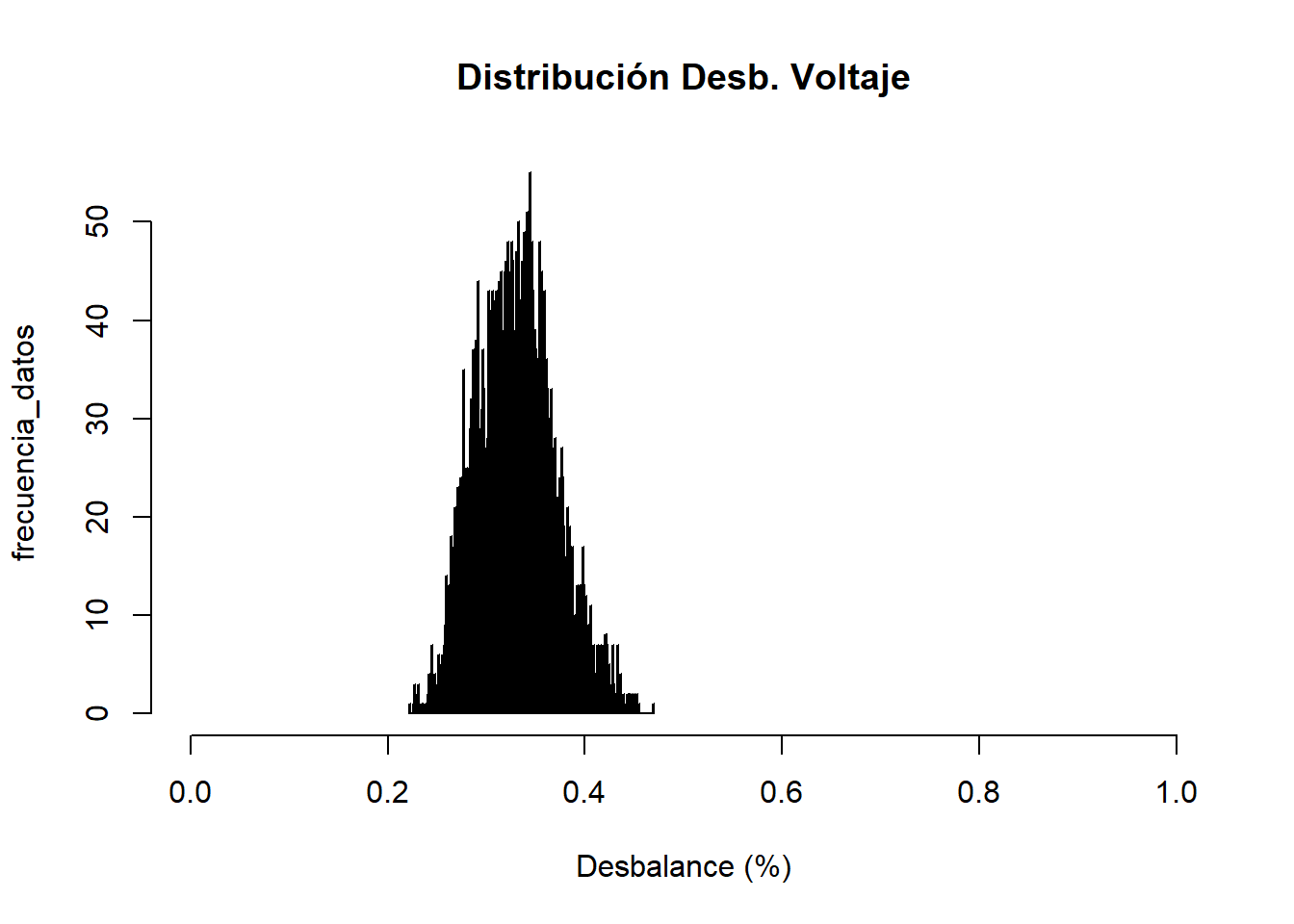

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.22 0.27 0.33 0.33 0.4 0.43 0.47

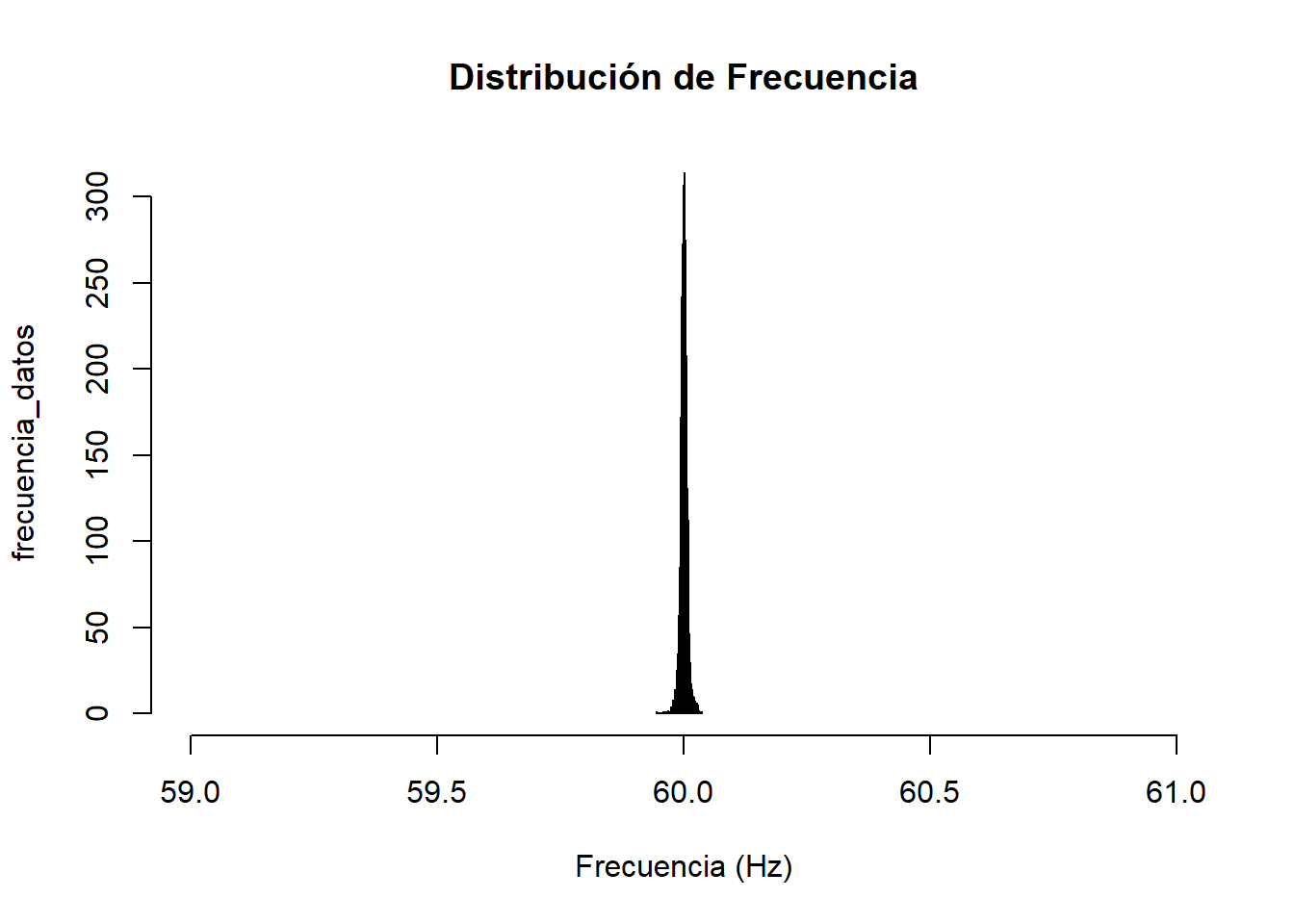

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60 60 60.01 60.02 60.04

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.12 0.18 0.24 9.15
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.06 0.09 0.13 0.14 0.18 0.42 4

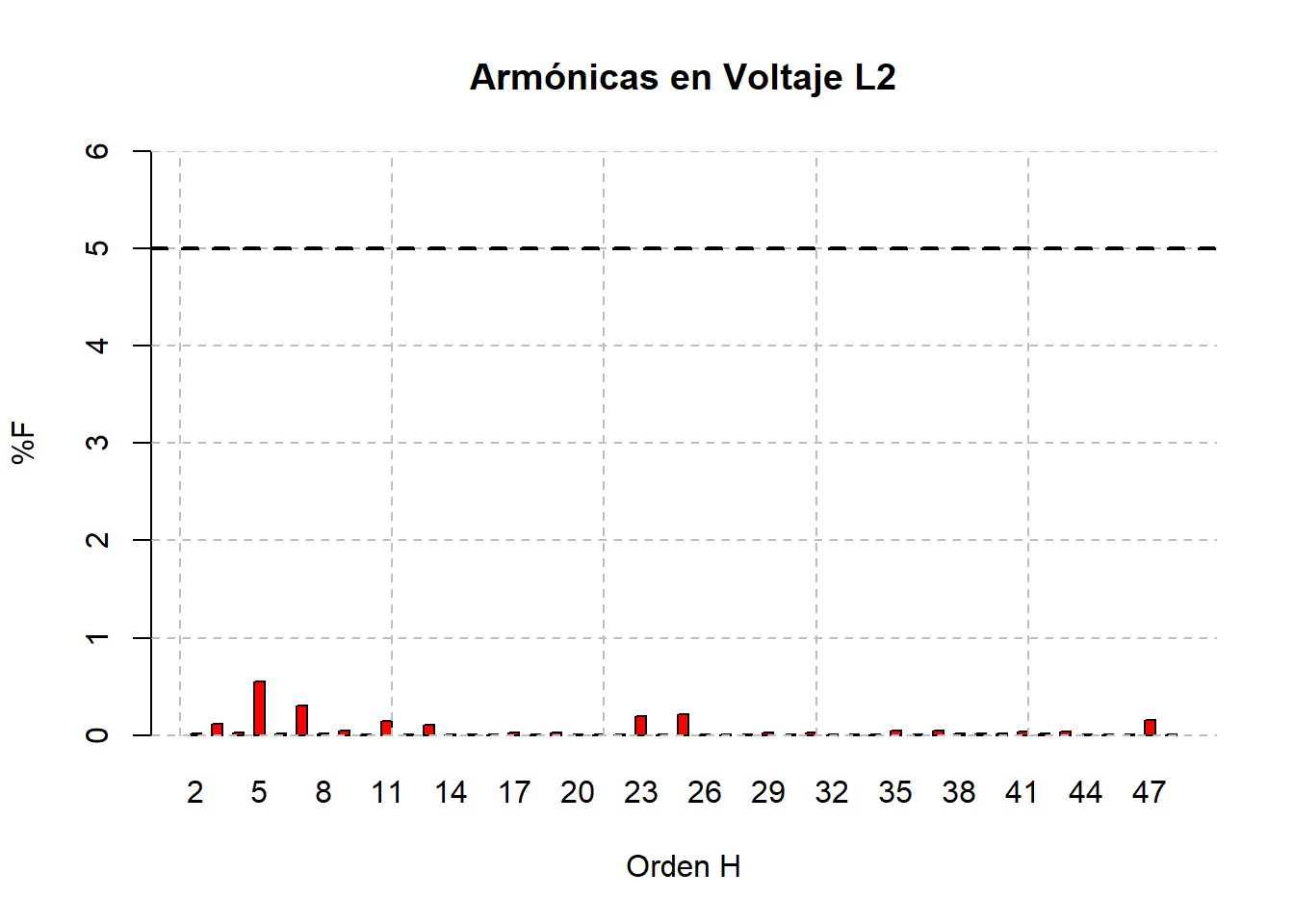

Sección: Armónicas en Voltaje

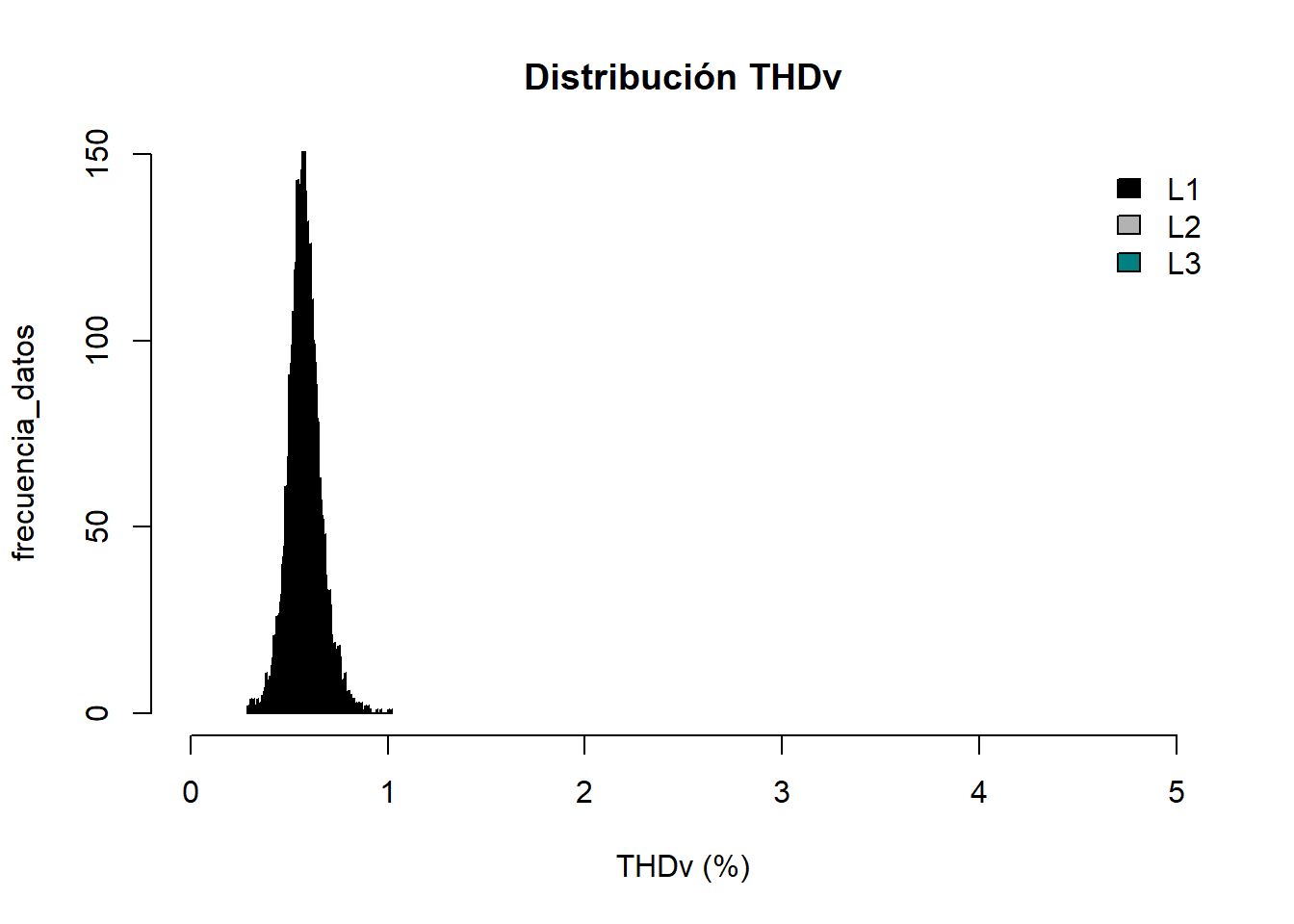

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.32 Min. :0.31 Min. :0.29
1st Qu.:0.53 1st Qu.:0.54 1st Qu.:0.53
Median :0.57 Median :0.58 Median :0.58
Mean :0.57 Mean :0.58 Mean :0.58
3rd Qu.:0.62 3rd Qu.:0.63 3rd Qu.:0.63
Max. :0.95 Max. :0.91 Max. :1.02

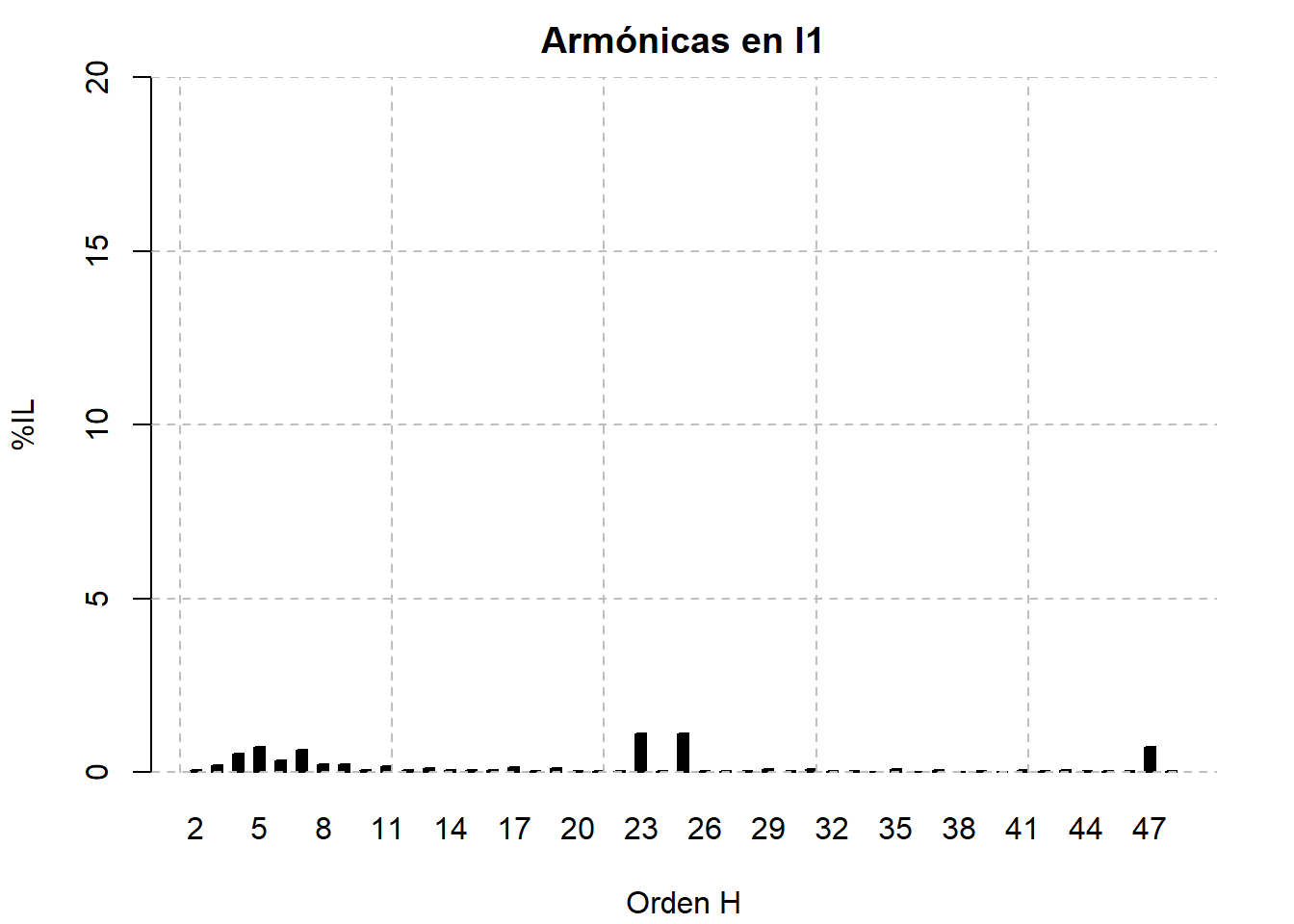

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.05
3 0.19
4 0.54
5 0.71
6 0.33
7 0.64
8 0.21
9 0.22
10 0.05
11 0.16
12 0.05
13 0.12
14 0.05
15 0.05
16 0.05
17 0.13
18 0.03
19 0.11
20 0.03
21 0.03
22 0.03
23 1.11
24 0.03
25 1.10
26 0.02
27 0.03
28 0.03
29 0.07
30 0.03
31 0.07
32 0.02
33 0.02
34 0.01
35 0.07
36 0.01
37 0.06
38 0.01
39 0.02
40 0.01
41 0.05
42 0.03
43 0.06
44 0.03
45 0.03
46 0.02
47 0.74
48 0.03

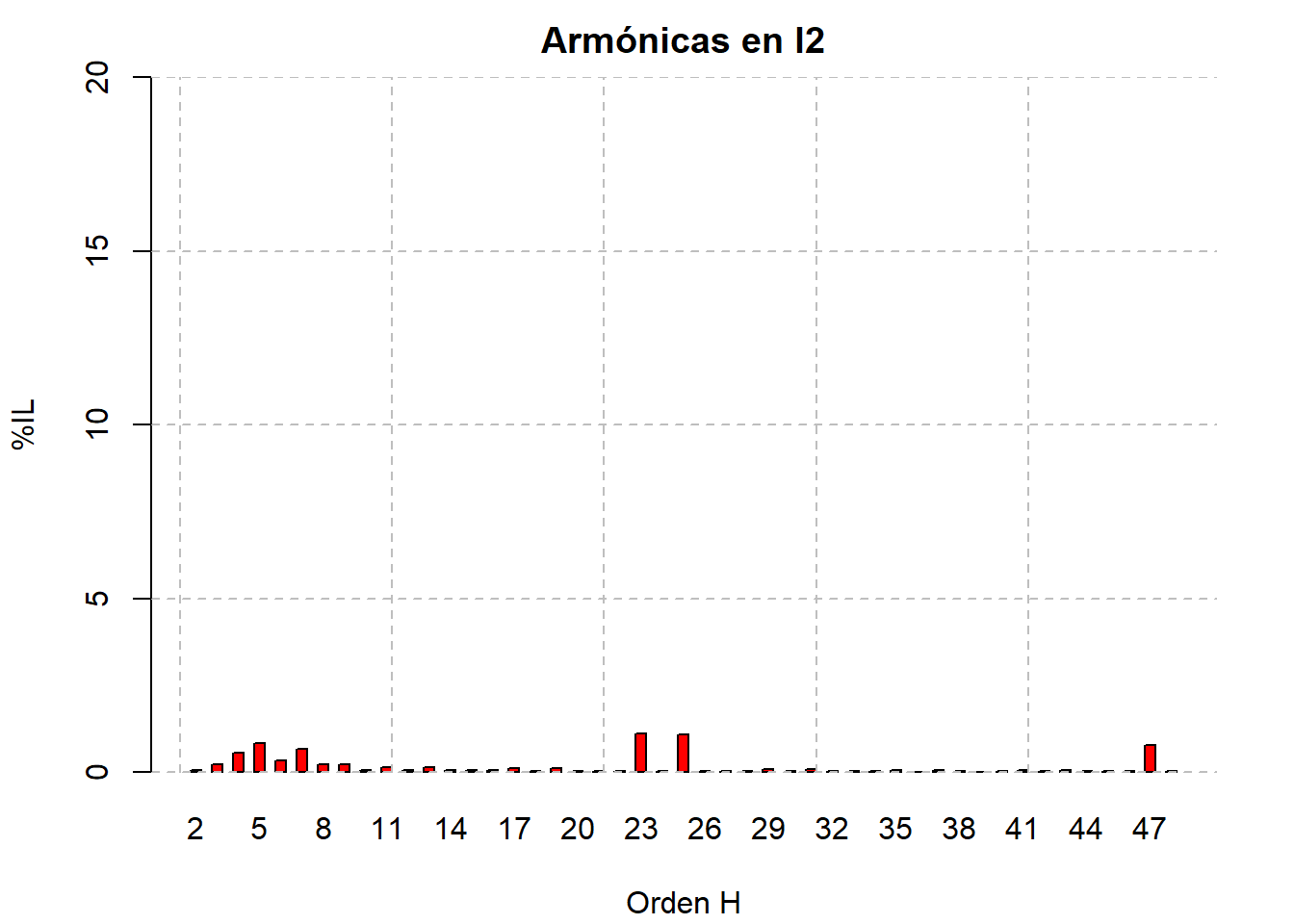

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.05
3 0.21
4 0.57
5 0.84
6 0.33
7 0.66
8 0.22
9 0.23
10 0.05
11 0.13
12 0.05
13 0.13
14 0.05
15 0.05
16 0.05
17 0.12
18 0.03
19 0.11
20 0.03
21 0.03
22 0.03
23 1.12
24 0.03
25 1.08
26 0.02
27 0.02
28 0.03
29 0.08
30 0.03
31 0.07
32 0.02
33 0.02
34 0.02
35 0.06
36 0.01
37 0.06
38 0.02
39 0.01
40 0.02
41 0.05
42 0.03
43 0.06
44 0.03
45 0.03
46 0.02
47 0.76
48 0.03

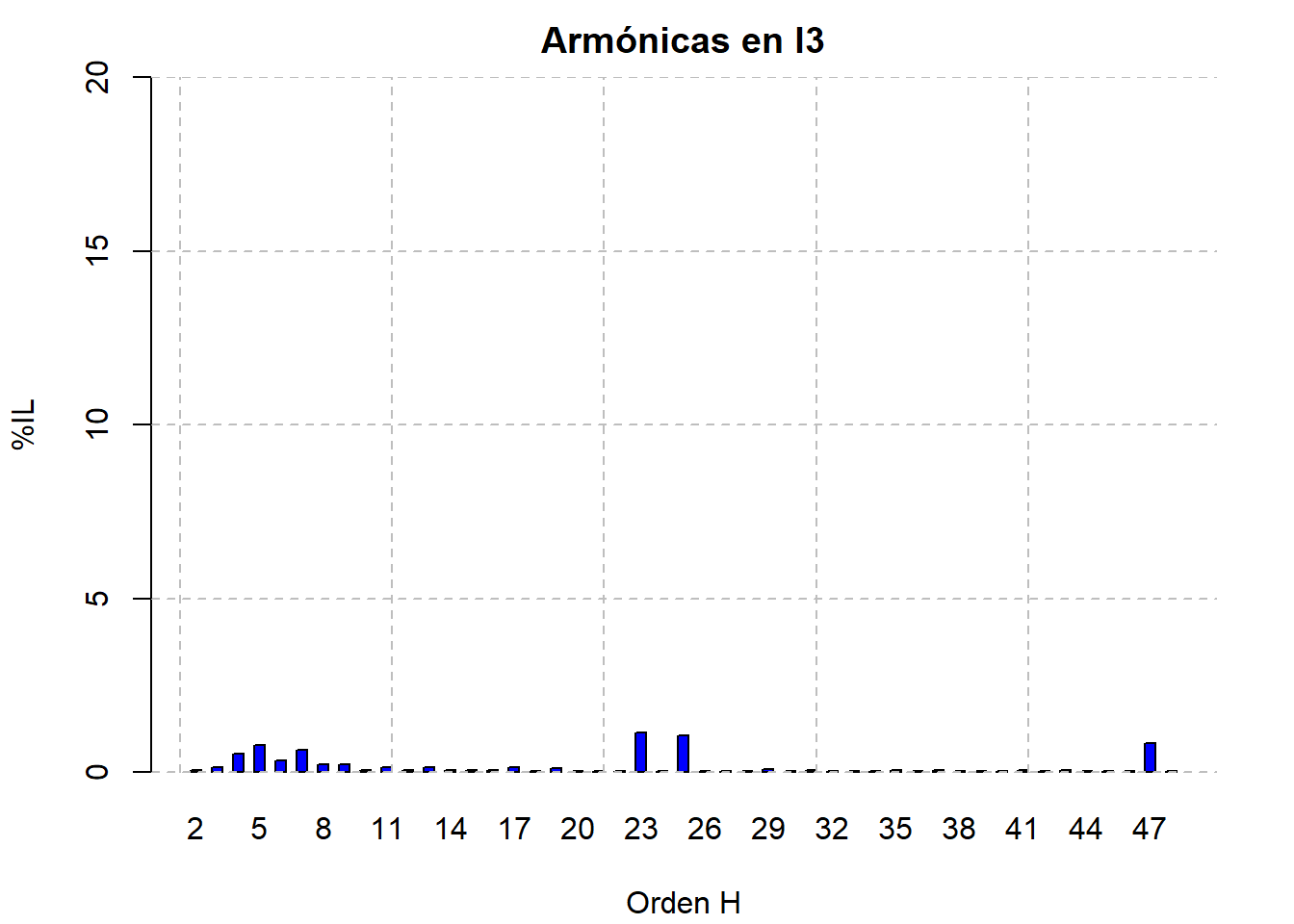

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.05
3 0.14
4 0.54
5 0.79
6 0.32
7 0.65
8 0.21
9 0.22
10 0.05
11 0.14
12 0.05
13 0.13
14 0.06
15 0.05
16 0.05
17 0.13
18 0.04
19 0.11
20 0.03
21 0.03
22 0.03
23 1.12
24 0.03
25 1.06
26 0.02
27 0.02
28 0.03
29 0.08
30 0.04
31 0.07
32 0.02
33 0.02
34 0.02
35 0.06
36 0.02
37 0.06
38 0.02
39 0.02
40 0.02
41 0.05
42 0.03
43 0.07
44 0.03
45 0.03
46 0.02
47 0.83
48 0.03

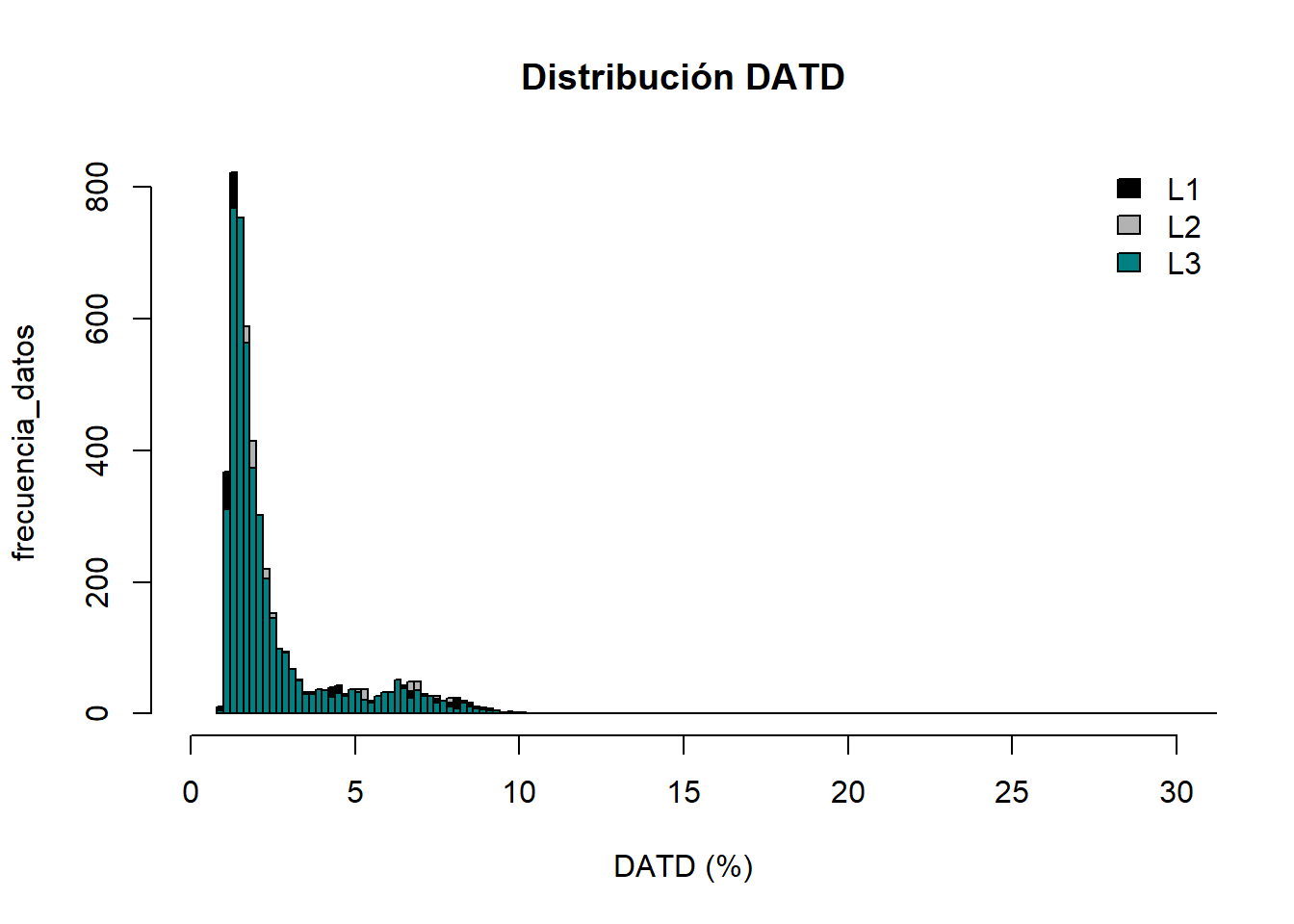

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0.3 0.56 1.28 1.32 2.12 2.47 4.12
